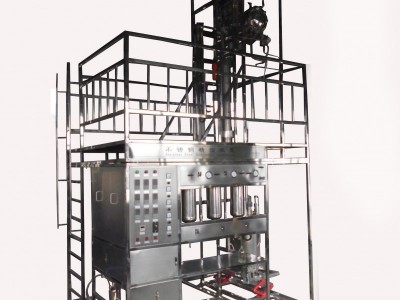

该装置由不锈钢塔釜，塔节，冷凝器，回流比控制器，采出液收集罐，电气控制系统，系统压力控制系统等组成。适用于减压，常压或加压下进行石油馏分、醇、醚，医药、农药中间体等精细化工产品的精馏，具有分离效率高、操作简单等优点。
该精馏塔用304不锈钢管制造，全塔分为精馏塔、贮罐、真空三个部分。塔釜为不锈钢间歇釜，适用于馏分的间歇精馏。
为适应高温蒸馏，釜体为易拆式，可用溶剂清洗。塔体分两段，各高1000mm，内装Φ3mmθ环填料，每米理论板约20块，也可用于换装催化剂，每段有一个塔内测温口，塔壁用电加热，仪表控制温度。填料的上下支撑能满足催化剂颗粒和填料的支撑要求，每段均可以填料和催化剂混装。
真空系统管线通向各个储罐 ，可以达到很高的真空度要求（5mmHg）。用真空压力传感器数字显示塔内的真空度，同时配有测量精度很高的U型真空计，塔顶有压力表现场显示塔真空度，各部分的真空度均可调，各部分均有阀门控制，操作方便。
原料一次性加入塔釜，体积约3升，塔釜使用温度280℃，使用压力为常、减压。
技术参数
装置型号：DR-JL-S2
1：塔釜容积：50L
塔节尺寸：Φ35×1000mm 2节
2：真空度：5mmHg 可达2mmHg
3：塔釜加热范围：室温-300℃
塔节保温范围：室温-220℃
4：冷凝器换热面积：1.0㎡
6：使用电压：220V
7：装置总功率：约6KW
8：使用环境温度：0-45℃
9：装置尺寸：约1100×700×2500mm
